油煙凈化器主要用于廚房低空排放油煙的凈化治理；用于賓館、飯館、酒家、餐廳以及學校、機關、工廠等場所；可以將油煙廢氣凈化成干凈的空氣，油煙凈化器安裝順序為如下：灶頭-集煙罩-通風管道-油煙凈化器-通風管道-風機。那么，餐飲用戶在安裝設備時該注意哪些事項呢？以下簡單介紹油煙凈化器安裝示意圖解。

廣杰GOJEK油煙凈化器安裝注意事項：

01

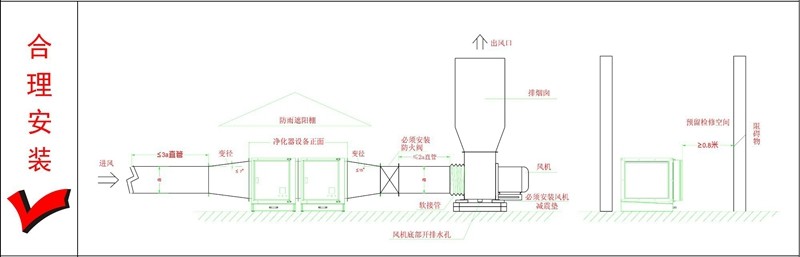

為保證設備的凈化效率，各風管的接駁處及法蘭位需采取防漏風措施；

02

為保證設備的凈化效率，與設備出入風口連接的變徑風管要盡量平順夾角≤30度，變徑風管前后必須安裝長度比管徑大2.5倍以上的直管；

03

設備運行時受到振動將影響設備正常工作，所以設備和風機的風管連接時必須采用軟連接；

04

風機的出口最好保留一段≥1.5D的直管，以減少風機的附加阻力；

05

為保證設備的凈化效率，設備應工作在負風壓狀態，即風機必須裝在設備的后面，管道復雜時應在前面吸油煙罩加裝引風機；

06

當多臺設備并聯使用，由統一的抽風機抽風的時候，也必須保證分配給各臺設備處理風量的比例接近他們額定處理風量的比例。

每個餐廳、酒店廚房規模不同，位置不同，油煙凈化器安裝的方式位置也不同，因此一份油煙凈化器安裝示意圖對于廚房油煙系統的合理布置是至關重要的。一般來說油煙凈化器的安裝方式分室內室外，而室外又有高空排放和低空排放兩種。

01

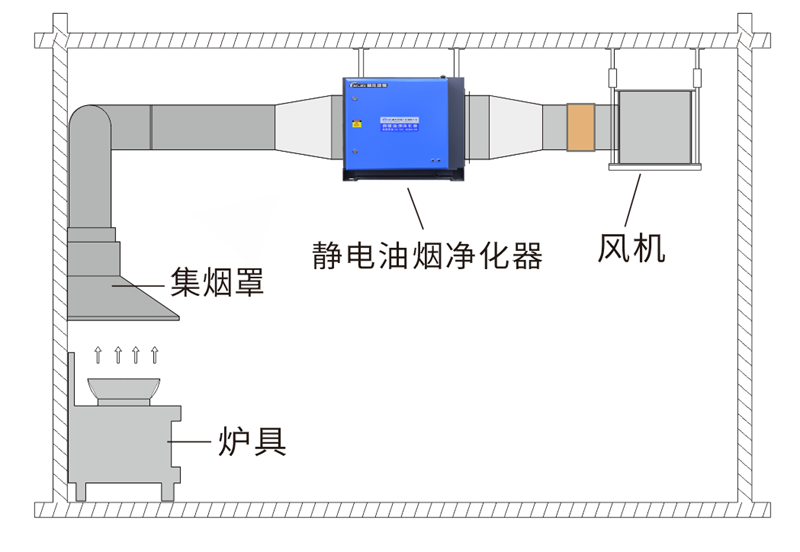

油煙凈化器室內低空安裝示意圖及安裝案例

02

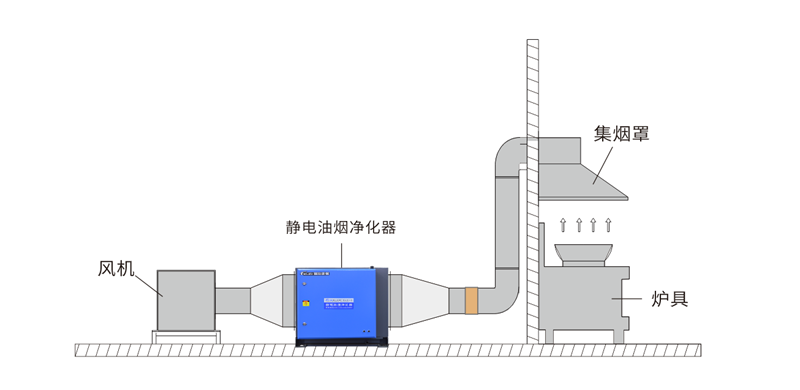

油煙凈化器室外低空安裝示意圖及安裝案例

03

油煙凈化器室內高空安裝示意圖及安裝案例

以上就是為大家展示的三種油煙凈化器的安裝示意圖及安裝實例供參考，溫馨提示：油煙凈化器的安裝必須由專業廠家專業人士來進行施工，這樣才能保證后期使用中正常、安全、長久的運行。
